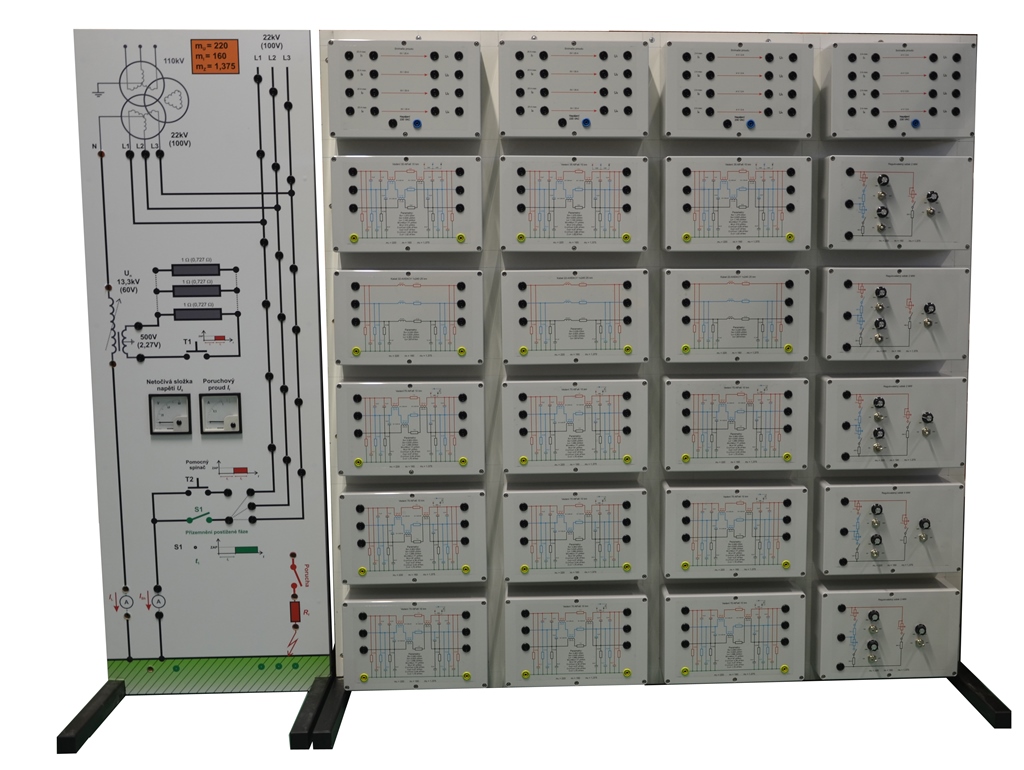

Zhotovený funkční vzorek představuje model části smíšené distribuční soustavy hladiny 22kV. Model je navržen tak, aby umožňoval testování nových metod pro detekci místa poruchy v kompenzovaných sítích, a také umožnil verifikaci nových postupů pro eliminaci reziduálního proudu v místě vzniku poruchy. Výzkum s využitím tohoto modelu tak umožňuje v laboratorních podmínkách ověření nových teoretických postupů bez nutnosti provedení experimentálních měření v reálných soustavách, které v sobě vždy zahrnují významné riziko. Model je sestaven z části představující reálnou napájecí rozvodnu 110/22 kV, která je vybavena zhášecí tlumivkou, automatikou připínání pomocného odporníku a také automatikou pro přizemnění vybrané fáze během poruchy. Zbývající část sestavy modelu je tvořena segmenty venkovního a kabelového vedení včetně variabilní zátěže, s jejichž využitím lze vytvářet libovolnou konfiguraci testovací sítě a měnit její kapacitní rozsah, respektive úroveň poruchového proudu.
Poděkování:
Experimentální model části distribuční soustavy vznikl za podpory Centra výzkumu a využití obnovitelných zdrojů energie, respektive za finanční podpory z Evropského fondu pro regionální rozvoj v rámci projektu č. CZ.1.05/2.1.00/01.0014.
