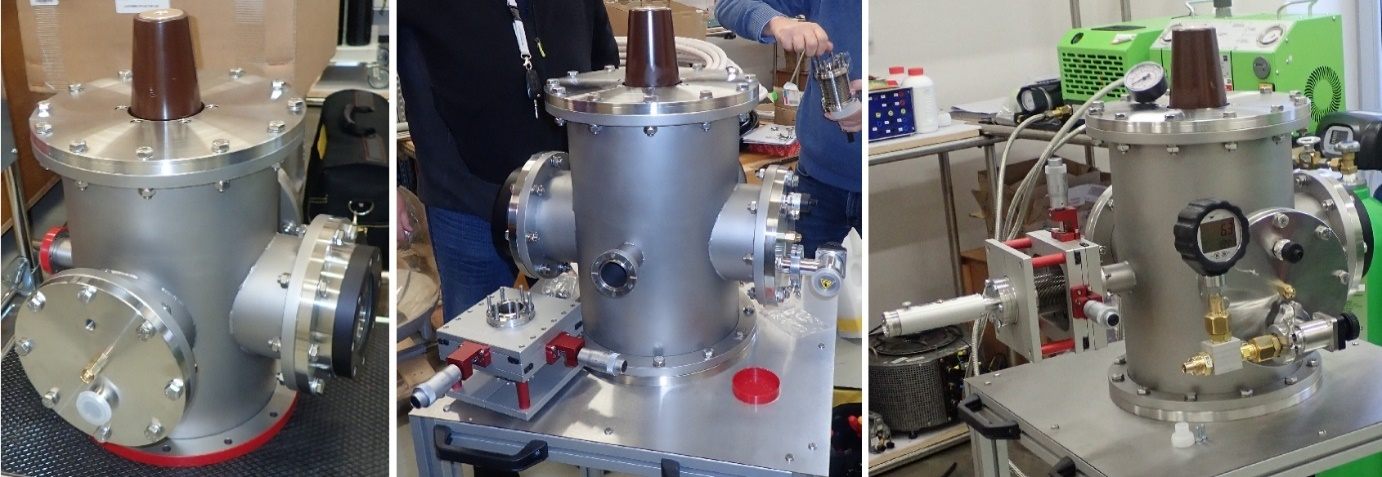

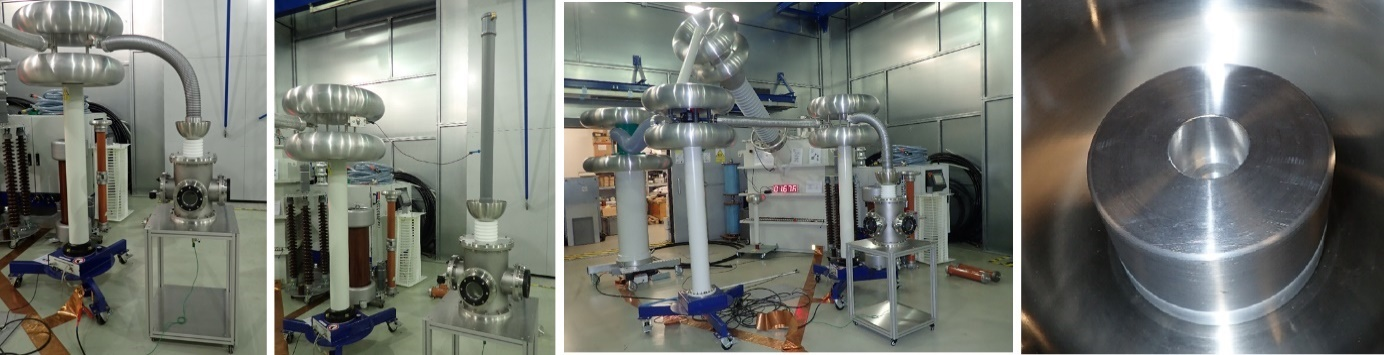

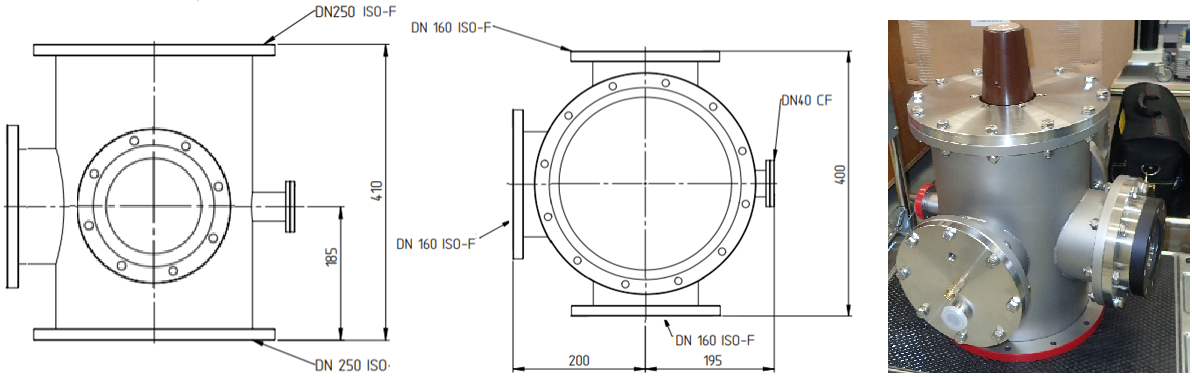

Zkušební výbojová komora pro testování elektrických parametrů čistých plynů a plynných směsí. Komora je navržena pro plnohodnotné testování plynných izolací pro zařízení do jmenovité hladiny 35 kV, tj. BIL – LI do 170 kV a AC do 70 kV. Přičemž je snaha zachovat možnost testování vlastní výbojové činnosti do přiložených napěťových hodnot vyšších jak jmenovité napětí 35 kV. Hodnota zdánlivého náboje je menší jak 10 pC při 40 kV. Zkušební komora je vyrobena z materiálů odolných vůči plynů jako jsou kyslík, dusík, oxid uhličitý, SF6 a fluorované uhlovodíky jako alternativy k SF6 včetně produktů, které vznikají při výbojové činnosti. Zkušební komora je vybavena pohyblivou elektrodou pro změnu geometrie vnitřního jiskřiště a přeskokové vzdálenosti. Do komory je možné také vkládat vzorky pevných dielektrik pro testování výbojové činnosti na jejich rozhraní. S vloženými vzorky je možné manipulovat ve všech třech osách. Výbojovou činnost je možné analyzovat pomocí fotoaparátů, rychlokamer a spektrálních analyzátorů prostřednictvím dvou průzorů. Pracovním tlakem je vakuum až 0,3 MPa abs.
Ke stažení:
Výsledek vznikl za finanční podpory Technologické agentury České republiky v rámci projektu č. TK04020069.
